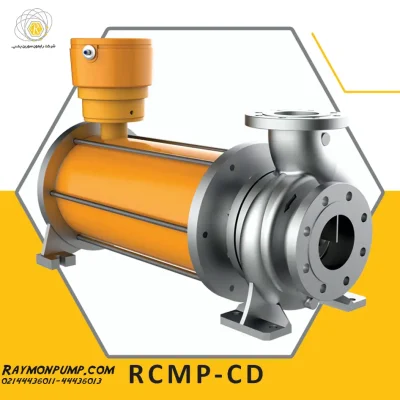

MAGNETIC DRIVE PUMP CLOSED COUPLED

پمپ محرک مغناطیسی کوپل بسته: راه‌حلی کارآمد برای صنایع مدرن

در دنیای صنعتی امروز، نیاز به تجهیزاتی که بتوانند در شرایط سخت و حساس عملکرد قابل‌اطمینانی داشته باشند، بیش از پیش احساس می‌شود. پمپ محرک مغناطیسی کوپل بسته به‌عنوان یکی از پیشرفته‌ترین تجهیزات در این حوزه، با استفاده از فناوری‌های نوین و طراحی‌های مهندسی دقیق، قابلیت‌های منحصر به‌فردی را ارائه می‌دهد. در این مقاله، به بررسی ویژگی‌ها، مزایا و کاربردهای این پمپ می‌پردازیم.

ویژگی‌های کلیدی پمپ محرک مغناطیسی کوپل بسته

1. طراحی کوپل بسته: این پمپ‌ها با طراحی کوپل بسته، امکان نصب یکپارچه پمپ و الکتروموتور را فراهم می‌کنند. این طراحی باعث کاهش نیاز به تنظیمات هم‌محوری و افزایش طول عمر تجهیزات می‌شود.
2. مواد با کیفیت بالا: استفاده از مواد مقاوم مانند SUS316 و SUS316L در ساخت قطعات اصلی پمپ، باعث افزایش مقاومت در برابر خوردگی و سایش می‌شود. این موضوع به ویژه در محیط‌های صنعتی با شرایط سخت، بسیار حائز اهمیت است.
3. تحمل دما و فشار بالا: این پمپ‌ها قادر به کار در دماهای بین -40 تا +250 درجه سانتی‌گراد و فشارهای بالا هستند. این ویژگی باعث می‌شود که این پمپ‌ها برای کاربردهای متنوعی مناسب باشند.
4. طراحی بهینه برای گردش سیال: طراحی بهینه‌شده پوسته ایزوله و مسیرهای گردش سیال، باعث افزایش کارایی و طول عمر پمپ می‌شود. این طراحی همچنین باعث کاهش تلفات انرژی و بهبود عملکرد کلی سیستم می‌گردد.
5. NPSHR پایین: یکی از مهم‌ترین مزایای این پمپ‌ها، داشتن NPSHR (Net Positive Suction Head Required) پایین است. این ویژگی باعث کاهش احتمال وقوع پدیده کاویتاسیون می‌شود که یکی از چالش‌های اصلی در عملکرد پمپ‌ها است.

اجزای اصلی پمپ و عملکرد آنها:

1. بدنه (Casing):

   • قسمت اصلی پمپ است که سایر اجزا در داخل آن قرار می‌گیرند.
   • وظیفه هدایت سیال از ورودی به خروجی پمپ را بر عهده دارد.
   • معمولاً از مواد مقاوم در برابر خوردگی و سایش ساخته می‌شود تا در برابر سیالات مختلف مقاوم باشد.

2. پروانه (Impeller):

   • قلب تپنده پمپ است که با چرخش خود باعث ایجاد فشار و جابجایی سیال می‌شود.
   • طراحی پروانه‌ها بر اساس نوع سیال، دبی و هد مورد نیاز متفاوت است.
   • جنس پروانه معمولاً از مواد مقاوم در برابر سایش و خوردگی انتخاب می‌شود.

3. آداپتور کوپلینگ (Coupling Adapter):

   • قطعه‌ای است که برای اتصال محکم و هم‌محور موتور الکتریکی به شفت پمپ استفاده می‌شود.
   • این قطعه باعث انتقال گشتاور از موتور به پروانه پمپ می‌شود.

4. بوش پشتیبانی (Bush Support):

   • از یاتاقان‌های پمپ پشتیبانی می‌کند و باعث کاهش اصطکاک و افزایش طول عمر آن‌ها می‌شود.
   • معمولاً از مواد خود روان‌ساز ساخته می‌شود تا نیاز به روانکاری خارجی را کاهش دهد.

ویژگی‌های کلیدی پمپ بر اساس تصویر:

• طراحی یکپارچه پمپ و موتور: استفاده از آداپتور کوپلینگ نشان می‌دهد که پمپ و موتور به صورت یکپارچه طراحی شده‌اند و نصب و راه‌اندازی آن‌ها ساده‌تر است.
• مقاومت در برابر خوردگی: استفاده از مواد مقاوم در برابر خوردگی در ساخت اجزای پمپ، باعث افزایش طول عمر و کاهش هزینه‌های تعمیرات می‌شود.
• طراحی بهینه پروانه: طراحی بهینه پروانه باعث افزایش راندمان پمپ و کاهش مصرف انرژی می‌شود.
• سیستم روانکاری خودکار: استفاده از بوش‌های پشتیبانی خود روان‌ساز، نیاز به روانکاری خارجی را کاهش داده و از بروز مشکلات ناشی از روانکاری نامناسب جلوگیری می‌کند.

موارد مشابه : MAGNETIC DRIVE PUMP FREE MOUNTED WITH INDUCER LOW NPSHR

مشخصات فنی و عملکردی:

1. حداکثر هد (H):
   • این پمپ قادر است تا 150 متر هد (فشار) ایجاد کند. این ویژگی باعث می‌شود که پمپ برای کاربردهای با فشار بالا مناسب باشد.
2. حداکثر دبی (Q):
   • پمپ می‌تواند تا 60 متر مکعب بر ساعت دبی داشته باشد. این میزان دبی برای انتقال حجم قابل‌توجهی از سیال در زمان کوتاه مناسب است.
3. محدوده دمایی (Temp):
   • این پمپ قادر به کار در محدوده دمایی -40 تا +250 درجه سانتی‌گراد است. این ویژگی باعث می‌شود که پمپ برای کاربردهای در محیط‌های سرد یا گرم مناسب باشد.
4. ویسکوزیته (Viscosity):
   • پمپ می‌تواند سیالات با ویسکوزیته بین 0.5 تا 180 سانتی‌پویز (cP) را انتقال دهد. این محدوده ویسکوزیته، پمپ را برای کار با سیالات رقیق تا نسبتاً غلیظ مناسب می‌کند.
5. ذرات جامد مجاز (Allowable Solids):
   • حداکثر اندازه ذرات: 0.3 میلی‌متر
   • حداکثر غلظت ذرات: 2% وزن
     این مشخصات نشان می‌دهد که پمپ می‌تواند سیالات حاوی ذرات جامد کوچک را نیز انتقال دهد، اما برای سیالات با ذرات بزرگ‌تر یا غلظت بالاتر مناسب نیست.

جدول ابعاد پمپ و موتور:

کاربردهای پمپ محرک مغناطیسی کوپل بسته

این پمپ‌ها در صنایع مختلفی از جمله صنایع شیمیایی، نفت و گاز، داروسازی و صنایع غذایی کاربرد دارند. با توجه به قابلیت‌های منحصر به‌فردی که دارند، می‌توانند در شرایط سخت و حساس نیز عملکرد قابل‌اطمینانی ارائه دهند. در صنایع شیمیایی، این پمپ‌ها برای انتقال مواد شیمیایی با خواص خورنده استفاده می‌شوند. در صنایع نفت و گاز، این پمپ‌ها برای انتقال سیالات با ویسکوزیته بالا و در شرایط فشار و دمای بالا استفاده می‌شوند.

سوالات متداول

1. پمپ محرک مغناطیسی کوپل بسته چیست؟
   پمپ محرک مغناطیسی کوپل بسته نوعی پمپ است که از نیروی مغناطیسی برای انتقال سیالات استفاده می‌کند. این پمپ‌ها بدون نیاز به مکانیک‌های سنتی مانند شفت و آب‌بند، کار می‌کنند که باعث کاهش نیاز به تعمیر و نگهداری می‌شود.
2. NPSHR پایین چه مزایایی دارد؟
   NPSHR پایین باعث کاهش احتمال وقوع پدیده کاویتاسیون می‌شود که می‌تواند به پمپ آسیب برساند. این ویژگی همچنین باعث افزایش کارایی پمپ در شرایط مختلف می‌شود.
3. این پمپ‌ها در چه صنایعی کاربرد دارند؟
   این پمپ‌ها در صنایع شیمیایی، نفت و گاز، داروسازی و صنایع غذایی کاربرد دارند. با توجه به قابلیت‌های منحصر به‌فردی که دارند، می‌توانند در شرایط سخت و حساس نیز عملکرد قابل‌اطمینانی ارائه دهند.
4. مواد استفاده شده در این پمپ‌ها چه ویژگی‌هایی دارند؟
   مواد استفاده شده در این پمپ‌ها مانند SUS316 و SUS316L، مقاومت بالایی در برابر خوردگی و سایش دارند. این مواد باعث افزایش طول عمر پمپ و کاهش هزینه‌های تعمیر و نگهداری می‌شوند.
5. این پمپ‌ها چگونه در دماهای بالا کار می‌کنند؟
   این پمپ‌ها با استفاده از مواد مقاوم و طراحی بهینه، قادر به کار در دماهای بین -40 تا +250 درجه سانتی‌گراد هستند. این ویژگی باعث می‌شود که این پمپ‌ها برای کاربردهای متنوعی مناسب باشند.

نتیجه‌گیری

پمپ محرک مغناطیسی کوپل بسته، یکی از بهترین انتخاب‌ها برای صنایع مختلف است. با توجه به طراحی پیشرفته، استفاده از مواد با کیفیت و قابلیت‌های منحصر به‌فرد، این پمپ‌ها می‌توانند عملکرد بهینه و طول عمر بالایی را در شرایط مختلف کاری تضمین کنند. اگر به دنبال راه‌حلی مطمئن و کارآمد برای سیستم‌های پمپاژ خود هستید، این پمپ‌ها گزینه‌ای ایده‌آل خواهند بود. با انتخاب این پمپ‌ها، می‌توانید از عملکرد قابل‌اطمینان و هزینه‌های تعمیر و نگهداری پایین‌تر بهره‌مند شوید.
