MAGNETIC DRIVE PUMP FREE MOUNTED WITH HEATING JACKET
MAGNETIC DRIVE PUMP FREE MOUNTED WITH HEATING JACKET
پمپ سانتریفیوژ مغناطیسی با نصب آزاد و جکت حرارتی
پمپ‌های سانتریفیوژ مغناطیسی با نصب آزاد و جکت حرارتی ترکیبی از فناوری‌های پیشرفته در صنعت پمپاژ هستند که به‌طور خاص برای کاربردهایی طراحی شده‌اند که نیاز به ایمنی، کارایی بالا، و مقاومت در برابر شرایط دمایی و شیمیایی خاص دارند. در این مقاله، به بررسی ویژگی‌ها، مزایا، و کاربردهای این نوع پمپ‌ها پرداخته می‌شود.
۱. معرفی پمپ سانتریفیوژ مغناطیسی
پمپ‌های سانتریفیوژ مغناطیسی (Magnetic Drive Pumps) یک نوع خاص از پمپ‌های سانتریفیوژ هستند که در آن‌ها از یک سیستم مغناطیسی برای انتقال نیروی چرخشی از موتور به پمپ استفاده می‌شود، بدون اینکه هیچ‌گونه تماس فیزیکی میان بخش‌های متحرک و ثابت پمپ وجود داشته باشد. این فناوری موجب کاهش فرسایش و نیاز به تعمیرات می‌شود و همچنین از نشت مواد به محیط بیرون جلوگیری می‌کند.
در این پمپ‌ها، دو مجموعه مغناطیسی وجود دارد: یک مجموعه در موتور و دیگری در شافت پمپ. این مجموعه‌ها به‌وسیله نیروهای مغناطیسی متقابل حرکت می‌کنند و نیروی چرخشی را به شافت پمپ منتقل می‌کنند، بدون اینکه نیازی به استفاده از مهره یا سیل مکانیکی باشد.
۲. ویژگی نصب آزاد (Free Mounting)
نصب آزاد یا “Free Mounted” به این معنا است که پمپ می‌تواند بدون نیاز به پایه یا سازه پیچیده‌ای به سیستم لوله‌کشی متصل شود. این نوع طراحی باعث می‌شود نصب و تعمیر و نگهداری پمپ راحت‌تر و سریع‌تر انجام شود. مزیت این ویژگی این است که نصب پمپ‌ها در محیط‌های با محدودیت فضای فیزیکی یا در مکان‌هایی که نیاز به انعطاف‌پذیری در موقعیت نصب دارند، بسیار مناسب است. نصب آزاد به‌ویژه در صنایعی که نیاز به جابجایی تجهیزات دارند یا در شرایطی که فضای کاری بسیار محدود است، کاربرد دارد.
۳. جکت حرارتی (Heating Jacket)
جکت حرارتی یا پوشش حرارتی، یک لایه عایق حرارتی است که به دور محفظه پمپ یا لوله‌های آن نصب می‌شود. هدف از نصب جکت حرارتی جلوگیری از یخ زدگی مایعات در دماهای پایین یا حفظ دمای مناسب برای سیالات در فرآیندهای حساس است. این ویژگی در صنایعی که با مواد چسبنده، ویسکوزیته بالا، یا مواد شیمیایی حساس به دما سروکار دارند، بسیار حیاتی است.
پمپ‌های سانتریفیوژ مغناطیسی با جکت حرارتی به‌ویژه در محیط‌هایی که شرایط دمایی متغیر دارند یا در صنایع فرآیندهای شیمیایی و دارویی که نیاز به دمای دقیق برای عملکرد مناسب دارند، مورد استفاده قرار می‌گیرند. جکت حرارتی به‌طور خاص برای جلوگیری از افت دما، کنترل دمای سیالات پمپ‌شده، و افزایش کارایی پمپ در دماهای پایین یا در شرایط سرد کاربرد دارد.
۴. مزایای پمپ سانتریفیوژ مغناطیسی با نصب آزاد و جکت حرارتی
۴.۱. عدم نشت مایعات
پمپ‌های مغناطیسی به دلیل استفاده از سیستم مغناطیسی برای انتقال نیرو، هیچ‌گونه تماس فیزیکی میان اجزای متحرک و ثابت ندارند، بنابراین احتمال نشت مایعات به طور قابل‌ملاحظه‌ای کاهش می‌یابد. این ویژگی در صنایعی که با مواد شیمیایی خطرناک یا سمی سروکار دارند، بسیار مهم است.
۴.۲. کارایی بالا و کاهش هزینه‌های نگهداری
با حذف سیستم‌های پیچیده مانند سیل مکانیکی، پمپ‌های مغناطیسی نیاز به نگهداری کمتری دارند. همچنین، سیستم مغناطیسی به دلیل کاهش سایش و اصطکاک، به‌طور قابل‌ملاحظه‌ای عمر مفید پمپ را افزایش می‌دهد.
۴.۳. نصب و راه‌اندازی آسان
نصب آزاد، انعطاف‌پذیری بیشتری برای نصب پمپ‌ها در مکان‌های مختلف فراهم می‌کند. این ویژگی باعث می‌شود که این نوع پمپ‌ها در محیط‌هایی با محدودیت فضای نصب یا در مکان‌هایی که نیاز به تغییر موقعیت پمپ به‌طور مکرر دارند، به‌راحتی قابل‌استفاده باشند.
موارد مشابه :
MAGNETIC DRIVE PUMP CLOSED COUPLED
۴.۴. قابلیت استفاده در دماهای مختلف
جکت حرارتی، امکان استفاده از این پمپ‌ها در شرایط دمایی بسیار پایین یا بسیار بالا را فراهم می‌آورد. به‌ویژه در فرآیندهای شیمیایی و دارویی که نیاز به کنترل دقیق دما دارند، این ویژگی بسیار کارآمد است.
۴.۵. کاهش مصرف انرژی
پمپ‌های مغناطیسی به‌طور کلی دارای کارایی انرژی بالاتری نسبت به پمپ‌های معمولی هستند، زیرا اصطکاک و سایش در آن‌ها کاهش یافته است. این موجب صرفه‌جویی در مصرف انرژی می‌شود.
۵. کاربردهای پمپ سانتریفیوژ مغناطیسی با نصب آزاد و جکت حرارتی
پمپ‌های سانتریفیوژ مغناطیسی با نصب آزاد و جکت حرارتی در طیف وسیعی از صنایع کاربرد دارند:
- صنعت شیمیایی و دارویی: در فرآیندهای حساس که نیاز به کنترل دقیق دما و جلوگیری از نشت مواد سمی یا خطرناک دارند.
- صنعت نفت و گاز: در جایی که سیالات تحت فشار و دمای بالا قرار دارند و نیاز به ایمنی بالا برای جلوگیری از نشت دارند.
- صنعت غذایی: در انتقال مایعات با ویسکوزیته بالا یا سیالات حساس به دما مانند چسب‌ها و شربت‌ها.
- صنعت آب و فاضلاب: برای انتقال سیالات با ویژگی‌های خاص مانند آب‌های شور، لجن و دیگر مایعات با آلودگی بالا.
- صنایع پتروشیمی: در جایی که مواد شیمیایی خورنده یا داغ باید جابه‌جا شوند و خطر نشت نباید وجود داشته باشد.
۶. نتیجه‌گیری
پمپ‌های سانتریفیوژ مغناطیسی با نصب آزاد و جکت حرارتی، با ترکیب تکنولوژی‌های پیشرفته، قابلیت‌های ویژه‌ای را در زمینه‌های مختلف صنعتی ارائه می‌دهند. این پمپ‌ها با ارائه عملکرد بدون نشت، کاهش نیاز به تعمیرات، و حفظ دمای مناسب برای سیالات در فرآیندها، تبدیل به گزینه‌ای محبوب و موثر در صنایع حساس شده‌اند. در نهایت، این پمپ‌ها می‌توانند به‌طور چشمگیری به بهبود بهره‌وری و ایمنی در بسیاری از فرآیندها کمک کنند.
قطعات جزئی
- 1- CASING WITH HEATING JACKET
- ایجاد توزیع یکنواخت دمای سیال در داخل پمپ
- جلوگیری از ایجاد مناطق سرد و کریستاله شدن سیال
- راندمان انتقال حرارت بالا
- مناسب برای انتقال سیالات با خواص دمای انجماد پایین همچون گوگرد مایع و پلیمر مایع
منجنی های عملکردی
- H: Up To 145 m
- Q: Up To 350 m³/h
- Temp: -100 Up To +350
- Viscosity: 0.5 cP Min To 180 cP
- Allowable Solids: Max Particle Size: 0.3 mm
- Allowable Solids: Max Concentration: 2% Weight

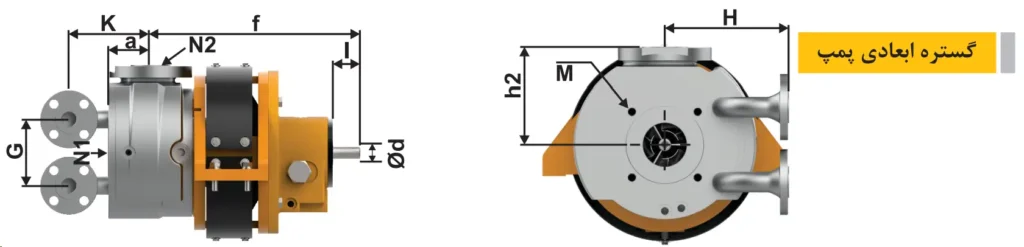

گستره ابعادی پمپ
SIZE – MAGNETIC DRIVE PUMP FREE MOUNTED WITH HEATING JACKET
| SIZE | PUMP DIMENSIONS | SHAFT END | FLANGE DIMENSIONS | JACKET DIMENSIONS | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | f | h1 | h2 | ød | l | N1 | N2 | K | G | H | M | |
| 20-15-160 | 70 | 298 | 132 | 150 | 24 | 50 | 20 | 15 | 140 | 128 | 175 | M12 |
| 20-15-200 | 80 | 390 | 160 | 180 | 24 | 50 | 40 | 25 | 150 | 160 | 190 | M12 |
| 40-25-160 | 65 | 298 | 132 | 150 | 24 | 50 | 40 | 25 | 135 | 124 | 182 | M12 |
| 40-25-200 | 80 | 390 | 160 | 180 | 28 | 50 | 40 | 25 | 150 | 160 | 196 | M12 |
| 50-32-160 | 80 | 385 | 132 | 150 | 28 | 50 | 50 | 32 | 150 | 124 | 190 | M16 |
| 50-32-200 | 80 | 385 | 160 | 180 | 28 | 50 | 50 | 32 | 170 | 160 | 209 | M16 |
| 50-32-250 | 100 | 500 | 180 | 225 | 32 | 80 | 65 | 40 | 170 | 160 | 217 | M16 |
| 65-40-160 | 80 | 385 | 132 | 150 | 28 | 50 | 65 | 40 | 150 | 124 | 205 | M16 |
| 65-40-200 | 80 | 385 | 160 | 180 | 32 | 80 | 65 | 40 | 170 | 140 | 223 | M16 |
| 65-40-250 | 100 | 500 | 180 | 225 | 32 | 80 | 80 | 65 | 170 | 150 | 230 | M16 |
| 80-50-160 | 100 | 385 | 180 | 225 | 32 | 80 | 80 | 50 | 170 | 195 | 263 | M16 |
| 80-50-200 | 100 | 385 | 160 | 200 | 32 | 50 | 80 | 50 | 170 | 155 | 202 | M16 |
| 80-50-250 | 100 | 500 | 180 | 225 | 32 | 80 | 80 | 65 | 180 | 212 | 283 | M16 |
| 100-65-160 | 100 | 415 | 160 | 180 | 32 | 50 | 80 | 65 | 170 | 182 | 201 | M16 |
| 100-65-200 | 100 | 500 | 180 | 225 | 32 | 80 | 100 | 65 | 170 | 174 | 213 | M16 |
| 125-80-200 | 125 | 500 | 180 | 250 | 32 | 80 | 125 | 80 | 195 | 150 | 240 | M20 |
