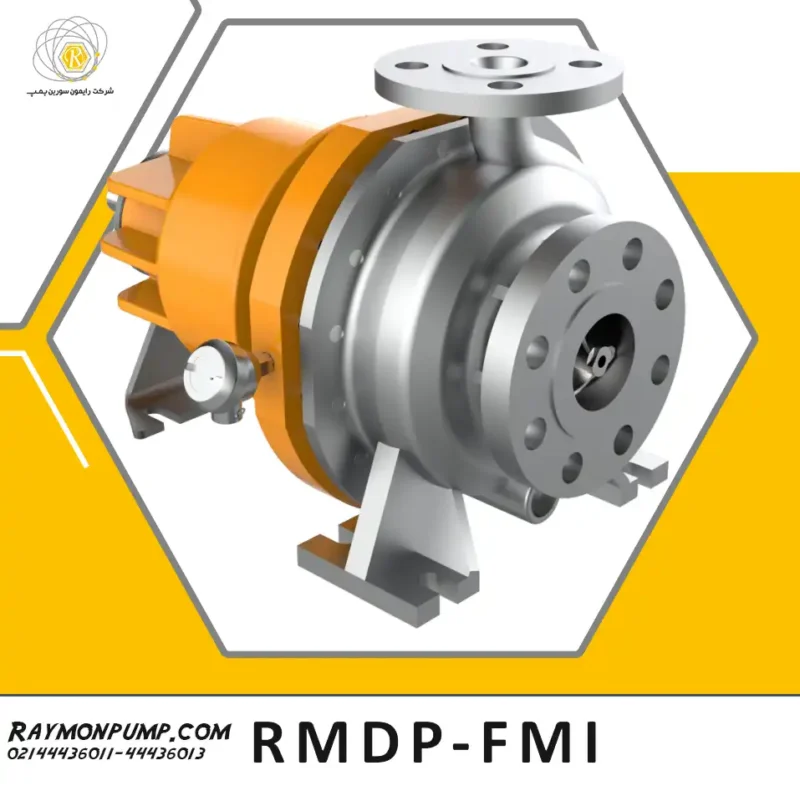

MAGNETIC DRIVE PUMP FREE MOUNTED WITH INDUCER LOW NPSHR
پمپ محرک مغناطیسی با پایه آزاد و القاگر، با NPSHR پایین: راه‌حلی ایده‌آل برای صنایع مدرن
در دنیای صنعتی امروز، انتخاب تجهیزاتی که بتوانند در شرایط سخت و حساس عملکرد قابل‌اطمینانی داشته باشند، از اهمیت بالایی برخوردار است. پمپ‌های محرک مغناطیسی به‌عنوان یکی از پیشرفته‌ترین تجهیزات در این حوزه، با استفاده از فناوری‌های نوین و طراحی‌های مهندسی دقیق، قابلیت‌های منحصر به‌فردی را ارائه می‌دهند. در این مقاله، به بررسی پمپ محرک مغناطیسی با پایه آزاد و القاگر، با NPSHR پایین می‌پردازیم و به سوالات متداول در این زمینه پاسخ می‌دهیم.
ویژگی‌های کلیدی پمپ محرک مغناطیسی
- پایه آزاد و القاگر: طراحی پایه آزاد و القاگر در این پمپ‌ها، امکان نصب و راه‌اندازی آسان‌تری را فراهم می‌کند. این طراحی همچنین باعث کاهش ارتعاشات و افزایش طول عمر تجهیزات می‌شود. با این ویژگی، پمپ‌ها می‌توانند در محیط‌های مختلف با حداقل نیاز به تعمیر و نگهداری کار کنند.
- NPSHR پایین: یکی از مهم‌ترین مزایای این پمپ‌ها، داشتن NPSHR (Net Positive Suction Head Required) پایین است. این ویژگی باعث کاهش احتمال وقوع پدیده کاویتاسیون می‌شود که یکی از چالش‌های اصلی در عملکرد پمپ‌ها است. با کاهش NPSHR، پمپ‌ها می‌توانند در شرایط مختلف با کارایی بیشتری عمل کنند.
- مواد با کیفیت بالا: استفاده از مواد مقاوم مانند SUS316 و SUS316L در ساخت قطعات اصلی پمپ، باعث افزایش مقاومت در برابر خوردگی و سایش می‌شود. این موضوع به ویژه در محیط‌های صنعتی با شرایط سخت، بسیار حائز اهمیت است. این مواد همچنین باعث افزایش طول عمر پمپ و کاهش هزینه‌های تعمیر و نگهداری می‌شوند.
- تحمل دما و فشار بالا: این پمپ‌ها قادر به کار در دماهای بین -40 تا +250 درجه سانتی‌گراد و فشارهای بالا هستند. این ویژگی باعث می‌شود که این پمپ‌ها برای کاربردهای متنوعی مناسب باشند. از محیط‌های سرد گرفته تا محیط‌های با دمای بسیار بالا، این پمپ‌ها عملکرد قابل‌اطمینانی ارائه می‌دهند.
- طراحی بهینه برای گردش سیال: طراحی بهینه‌شده پوسته ایزوله و مسیرهای گردش سیال، باعث افزایش کارایی و طول عمر پمپ می‌شود. این طراحی همچنین باعث کاهش تلفات انرژی و بهبود عملکرد کلی سیستم می‌گردد. با این طراحی، پمپ‌ها می‌توانند در شرایط مختلف با حداقل انرژی، حداکثر کارایی را ارائه دهند.
1. بدنه (Casing):
- قسمت اصلی پمپ را تشکیل می‌دهد.
- به عنوان یک پوشش بیرونی عمل کرده و از اجزای داخلی پمپ محافظت می‌کند.
- مقاومت بالایی در برابر فشار (تا 25 بار) و خوردگی دارد.
2. پروانه (Impeller):
- قلب تپنده پمپ است و وظیفه انتقال سیال را بر عهده دارد.
- طراحی آن به صورت بسته است و از نظر آیرودینامیکی بهینه شده است.
- پره‌های پشتی برای کاهش نیروهای محوری طراحی شده‌اند.
3. پوسته عایق (Isolation Shell):
- از دو لایه تشکیل شده است.
- استحکام بالایی دارد و مقاومت بسیار خوبی در برابر خوردگی نشان می‌دهد.
- طراحی بهینه جهت گردش و تخلیه سیال
- تعبیه فین در کف SHELL جهت از بین بردن ورتکس سیال و افزایش طول عمر تجهیز
- قابلیت اتصال پروب دما
4. بوش پشتیبانی (Bush Support):
- از یاتاقان‌های پمپ پشتیبانی می‌کند.
- مسیرهایی برای گردش سیال خنک‌کننده دارد که باعث افزایش طول عمر یاتاقان‌ها می‌شود.
- مجهز به فلاشینگ داخلی برای خنک کردن بیرینگ‌ها
- مجهز به مسیرهای روانکاری ما بین بیرینگ‌ها با استفاده از سیال داخل پمپ
5. آهنرباهای داخلی و خارجی (Inner & Outer Magnet):
- نیروی محرکه پمپ را تامین می‌کنند.
- از جنس NdFeB برای کاربرد گشتاور بالا و دمای تا 180 درجه سانتی‌گراد
- از جنس SmCo برای کاربرد دمایی از 180 تا 350 درجه سانتی‌گراد
- از جنس SmCo برای کاربرد دما پایین تا 110 درجه سانتی‌گراد
6. القاگر (Inducer):
- سرعت سیال ورودی را افزایش می‌دهد.
- باعث کاهش NPSHR (حداقل فشار مورد نیاز در ورودی پمپ برای جلوگیری از کاویتاسیون) می‌شود.
- کاهش احتمال وقوع پدیده کاویتاسیون
توضیحات تکمیلی:
- تمام قطعات پمپ با روکش یا مواد مقاوم در برابر خوردگی پوشیده شده‌اند.
- طراحی پمپ به گونه‌ای است که استحکام بالا و طول عمر طولانی داشته باشد.
- این پمپ برای کاربرد در شرایط سخت و سیالات خورنده مناسب است.
موارد مشابه :
MAGNETIC DRIVE PUMP CLOSED COUPLED
برای درک بهتر عملکرد پمپ RMDP-FML و مقایسه آن با پمپ‌های محرک مغناطیسی با پایه آزاد و القاگر با NPSHR پایین، ابتدا به بررسی مفاهیم کلیدی و سپس تحلیل منحنی‌های عملکردی می‌پردازیم.
مفاهیم کلیدی:
- پمپ محرک مغناطیسی: پمپی که نیروی محرکه آن از طریق میدان مغناطیسی منتقل می‌شود و بدون نیاز به آب‌بندی مکانیکی، نشتی ندارد.
- پایه آزاد: پمپی که روی یک پایه مستقل نصب شده و انعطاف‌پذیری بیشتری در نصب و تعمیر دارد.
- القاگر: قطعه‌ای که سرعت سیال ورودی را افزایش داده و NPSHR را کاهش می‌دهد.
- NPSHR: حداقل فشار مورد نیاز در ورودی پمپ برای جلوگیری از کاویتاسیون.
1. سرعت چرخش (RPM)
- 50HZ: 1450 RPM: این عدد نشان‌دهنده سرعت چرخش پمپ در فرکانس 50 هرتز است. سرعت 1450 دور در دقیقه (RPM) برای پمپ‌های محرک مغناطیسی معمولاً در کاربردهای با دبی متوسط و فشار متوسط استفاده می‌شود. این سرعت به پمپ اجازه می‌دهد تا با کارایی بالا و مصرف انرژی بهینه عمل کند.
- 50HZ: 2900 RPM: این عدد نشان‌دهنده سرعت چرخش بالاتر پمپ در همان فرکانس 50 هرتز است. سرعت 2900 دور در دقیقه معمولاً برای کاربردهای با دبی بالا و فشار پایین‌تر استفاده می‌شود. این سرعت می‌تواند برای انتقال حجم بیشتری از سیال در زمان کمتر مناسب باشد.
2. فرکانس (50HZ)
- فرکانس 50 هرتز نشان‌دهنده استاندارد برق متناوب (AC) در بسیاری از کشورها است. این فرکانس برای راه‌اندازی موتورهای الکتریکی که پمپ‌ها را به حرکت در می‌آورند، استفاده می‌شود. پمپ‌های طراحی‌شده برای این فرکانس معمولاً در مناطق با استاندارد برق 50 هرتز (مانند اروپا، آسیا و بخش‌هایی از آفریقا) استفاده می‌شوند.
3. کاربرد در پمپ محرک مغناطیسی با پایه آزاد و القاگر، با NPSHR پایین
- NPSHR پایین: همان‌طور که در مقاله اشاره شد، NPSHR پایین یکی از ویژگی‌های کلیدی این پمپ‌ها است. این ویژگی باعث کاهش احتمال وقوع پدیده کاویتاسیون می‌شود که می‌تواند به پمپ آسیب برساند. با توجه به سرعت‌های مختلف چرخش، این پمپ‌ها می‌توانند در شرایط مختلف با کارایی بالا عمل کنند.
- پایه آزاد و القاگر: طراحی پایه آزاد و القاگر باعث کاهش ارتعاشات و افزایش طول عمر پمپ می‌شود. این طراحی همچنین امکان نصب و راه‌اندازی آسان‌تری را فراهم می‌کند.
4. انتخاب سرعت مناسب
- انتخاب بین 1450 RPM و 2900 RPM به نیازهای خاص کاربرد بستگی دارد. برای کاربردهای با دبی متوسط و فشار متوسط، سرعت 1450 RPM مناسب‌تر است. برای کاربردهای با دبی بالا و فشار پایین‌تر، سرعت 2900 RPM می‌تواند گزینه بهتری باشد.
5. مواد و مقاومت
- استفاده از مواد مقاوم مانند SUS316 و SUS316L در ساخت قطعات اصلی پمپ، باعث افزایش مقاومت در برابر خوردگی و سایش می‌شود. این موضوع به ویژه در محیط‌های صنعتی با شرایط سخت، بسیار حائز اهمیت است.
تحلیل منحنی‌های عملکردی:
منحنی‌های ارائه شده، رابطه بین دبی (Q) و هد (H) پمپ را در دو دور مختلف نشان می‌دهند. هر نقطه روی منحنی نشان‌دهنده یک نقطه کارکردی پمپ است.
- تأثیر دور بر عملکرد: با افزایش دور، هم هد و هم دبی افزایش می‌یابند. این بدان معناست که در دور بالاتر، پمپ می‌تواند سیال را با فشار بیشتری و با دبی بیشتری پمپاژ کند.
- محدودیت‌های عملکرد: هر منحنی نشان‌دهنده یک محدوده عملکردی است. برای هر دبی مشخص، حداکثر هد مشخصی وجود دارد و بالعکس.
- ذرات جامد: پمپ قادر است سیالات حاوی ذرات جامد با حداکثر اندازه 0.3 میلی‌متر و غلظت 2 درصد وزنی را پمپاژ کند.
مقایسه با پمپ‌های محرک مغناطیسی با پایه آزاد و القاگر با NPSHR پایین:
پمپ RMDP-FML نیز مانند سایر پمپ‌های محرک مغناطیسی با پایه آزاد و القاگر با NPSHR پایین، از مزایای زیر برخوردار است:
- عدم نشتی: به دلیل استفاده از نیروی مغناطیسی، امکان نشتی وجود ندارد.
- طول عمر بالا: به دلیل عدم وجود قطعات متحرک در تماس با سیال، عمر مفید پمپ افزایش می‌یابد.
- راندمان بالا: طراحی هیدرولیکی بهینه، باعث افزایش راندمان پمپ می‌شود.
- قابلیت کار در شرایط سخت: مقاومت در برابر خوردگی و سایش، امکان استفاده از پمپ در شرایط سخت را فراهم می‌کند.
- نصب آسان: به دلیل پایه آزاد، نصب پمپ ساده‌تر است.
- NPSHR پایین: امکان کار در شرایط مکش پایین‌تر را فراهم می‌کند.
موارد قابل توجه:
- برای انتخاب مناسب‌ترین پمپ، باید پارامترهای سیال مانند دبی، هد، دما، ویسکوزیته و میزان ذرات جامد را به دقت بررسی کرد.
- نصب و راه‌اندازی صحیح پمپ نیز برای عملکرد بهینه آن ضروری است.
| SIZE | PUMP DIMENSIONS | BASE DIMENSIONS | SHAFT END | FLANGE DIMENSIONS | |||||
|---|---|---|---|---|---|---|---|---|---|
| a | f | H1 | h2 | W | 60 | 1 | N1 | N2 | |
| 32-25-160 | 80 | 385 | 132 | 160 | 285 | 24 | 50 | 40 | 25 |
| 32-25-200 | 8 | 385 | 160 | 180 | 285 | 24 | 50 | 40 | 25 |
| 50-32-125 | 80 | 385 | 112 | 140 | 285 | 24 | 50 | 50 | 32 |
| 50-32-160 | 80 | 385 | 132 | 160 | 285 | 24 | 50 | 50 | 32 |
| 50-32-200 | 8 | 385 | 140 | 180 | 285 | 24 | 50 | 50 | 32 |
| 65-40-125 | 8 | 385 | 112 | 140 | 285 | 24 | 50 | 65 | 40 |
| 65-40-160 | 80 | 385 | 132 | 160 | 285 | 24 | 50 | 65 | 40 |
| 65-40-200 | 100 | 385 | 160 | 180 | 285 | 24 | 50 | 65 | 40 |
| 80-50-125 | 100 | 385 | 132 | 160 | 285 | 24 | 50 | 80 | 50 |
| 80-50-160 | 100 | 385 | 160 | 180 | 285 | 24 | 50 | 80 | 50 |
| 80-50-200 | 100 | 385 | 140 | 180 | 285 | 24 | 50 | 80 | 50 |
| 100-65-125 | 100 | 385 | 160 | 180 | 285 | 24 | 50 | 100 | 65 |
| 50-32-250 | 100 | 500 | 180 | 225 | 370 | 32 | 80 | 50 | 32 |
| 65-40-250 | 100 | 500 | 180 | 225 | 370 | 32 | 80 | 65 | 40 |
| 65-40-315 | 125 | 500 | 200 | 250 | 370 | 32 | 80 | 65 | 40 |
| 80-50-250 | 125 | 500 | 180 | 225 | 370 | 32 | 80 | 80 | 50 |
| 80-50-315 | 125 | 500 | 200 | 250 | 370 | 32 | 80 | 80 | 50 |
| 100-65-160 | 100 | 500 | 160 | 200 | 370 | 32 | 80 | 100 | 65 |
| 100-65-200 | 100 | 500 | 180 | 225 | 370 | 32 | 80 | 100 | 65 |
| 100-65-250 | 125 | 500 | 200 | 250 | 370 | 32 | 80 | 100 | 65 |
| 125-80-160 | 125 | 500 | 180 | 225 | 370 | 32 | 80 | 125 | 80 |
| 125-80-200 | 125 | 500 | 180 | 250 | 370 | 32 | 80 | 125 | 80 |
| 125-80-250 | 125 | 500 | 225 | 280 | 370 | 32 | 80 | 125 | 80 |
| 125-100-200 | 125 | 500 | 200 | 280 | 370 | 32 | 80 | 125 | 100 |
| 100-65-315 | 125 | 530 | 225 | 280 | 370 | 42 | 110 | 100 | 65 |
| 125-80-315 | 125 | 530 | 250 | 315 | 370 | 42 | 110 | 125 | 80 |
| 125-80-400 | 125 | 530 | 280 | 355 | 370 | 42 | 110 | 125 | 80 |
| 125-100-250 | 140 | 530 | 225 | 280 | 370 | 42 | 110 | 125 | 100 |
| 125-100-315 | 140 | 530 | 250 | 315 | 370 | 42 | 110 | 125 | 100 |
| 150-125-250 | 140 | 530 | 250 | 355 | 370 | 42 | 110 | 150 | 125 |
| 150-125-315 | 140 | 530 | 280 | 355 | 370 | 42 | 110 | 150 | 125 |
| 200-150-250 | 160 | 530 | 280 | 375 | 370 | 42 | 110 | 200 | 150 |
این جدول ابعاد مختلف پمپ‌ها را نشان می‌دهد، شامل ابعاد پمپ، ابعاد پایه، ابعاد انتهای شفت و ابعاد فلنج. هر ردیف مربوط به یک سایز خاص از پمپ است و ابعاد مربوط به آن را ارائه می‌دهد.
کاربردهای پمپ محرک مغناطیسی
این پمپ‌ها در صنایع مختلفی از جمله صنایع شیمیایی، نفت و گاز، داروسازی و صنایع غذایی کاربرد دارند. با توجه به قابلیت‌های منحصر به‌فردی که دارند، می‌توانند در شرایط سخت و حساس نیز عملکرد قابل‌اطمینانی ارائه دهند. در صنایع شیمیایی، این پمپ‌ها برای انتقال مواد شیمیایی با خواص خورنده استفاده می‌شوند. در صنایع نفت و گاز، این پمپ‌ها برای انتقال سیالات با ویسکوزیته بالا و در شرایط فشار و دمای بالا استفاده می‌شوند.
سوالات متداول
- پمپ محرک مغناطیسی چیست؟
پمپ محرک مغناطیسی نوعی پمپ است که از نیروی مغناطیسی برای انتقال سیالات استفاده می‌کند. این پمپ‌ها بدون نیاز به مکانیک‌های سنتی مانند شفت و آب‌بند، کار می‌کنند که باعث کاهش نیاز به تعمیر و نگهداری می‌شود. - NPSHR پایین چه مزایایی دارد؟
NPSHR پایین باعث کاهش احتمال وقوع پدیده کاویتاسیون می‌شود که می‌تواند به پمپ آسیب برساند. این ویژگی همچنین باعث افزایش کارایی پمپ در شرایط مختلف می‌شود. - این پمپ‌ها در چه صنایعی کاربرد دارند؟
این پمپ‌ها در صنایع شیمیایی، نفت و گاز، داروسازی و صنایع غذایی کاربرد دارند. با توجه به قابلیت‌های منحصر به‌فردی که دارند، می‌توانند در شرایط سخت و حساس نیز عملکرد قابل‌اطمینانی ارائه دهند. - مواد استفاده شده در این پمپ‌ها چه ویژگی‌هایی دارند؟
مواد استفاده شده در این پمپ‌ها مانند SUS316 و SUS316L، مقاومت بالایی در برابر خوردگی و سایش دارند. این مواد باعث افزایش طول عمر پمپ و کاهش هزینه‌های تعمیر و نگهداری می‌شوند. - این پمپ‌ها چگونه در دماهای بالا کار می‌کنند؟
این پمپ‌ها با استفاده از مواد مقاوم و طراحی بهینه، قادر به کار در دماهای بین -40 تا +250 درجه سانتی‌گراد هستند. این ویژگی باعث می‌شود که این پمپ‌ها برای کاربردهای متنوعی مناسب باشند.
نتیجه‌گیری
پمپ محرک مغناطیسی با پایه آزاد و القاگر، با NPSHR پایین، یکی از بهترین انتخاب‌ها برای صنایع مختلف است. با توجه به طراحی پیشرفته، استفاده از مواد با کیفیت و قابلیت‌های منحصر به‌فرد، این پمپ‌ها می‌توانند عملکرد بهینه و طول عمر بالایی را در شرایط مختلف کاری تضمین کنند. اگر به دنبال راه‌حلی مطمئن و کارآمد برای سیستم‌های پمپاژ خود هستید، این پمپ‌ها گزینه‌ای ایده‌آل خواهند بود. با انتخاب این پمپ‌ها، می‌توانید از عملکرد قابل‌اطمینان و هزینه‌های تعمیر و نگهداری پایین‌تر بهره‌مند شوید.
